Rooftop pentru hale industriale: când merită o soluție integrată de încălzire, răcire și ventilare
Alegerea instalației HVAC pentru o hală industrială trebuie să pornească de la utilizarea reală a clădirii, nu de la un anumit echipament. Programul de lucru, înălțimea, activitățile tehnologice, necesarul de aer exterior, deschiderea porților și distribuția posturilor de lucru pot conduce la soluții diferite.
O unitate rooftop devine relevantă atunci când încălzirea, răcirea și ventilarea trebuie coordonate. Pentru hale înalte, ocupate intermitent sau împărțite în zone cu cerințe distincte, încălzirea radiantă, generatoarele de aer cald ori o configurație hibridă pot fi mai potrivite.

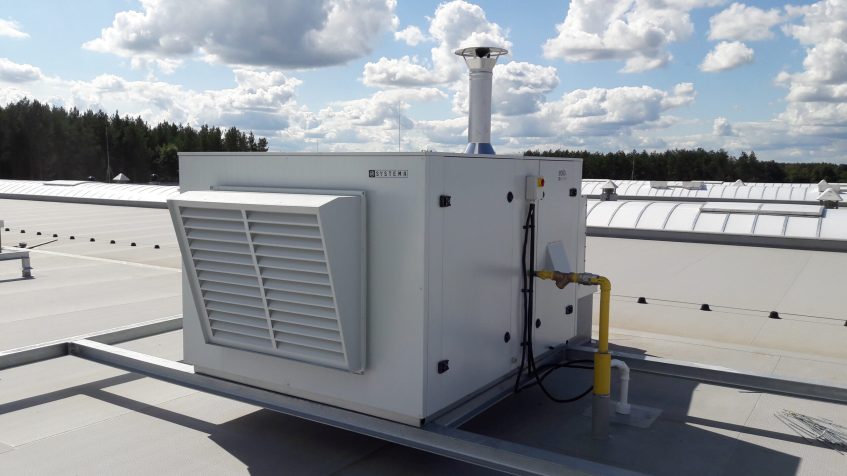

Ce este o unitate rooftop
Rooftop-ul este o unitate compactă instalată, de regulă, pe acoperiș. În funcție de configurație, poate integra încălzirea, răcirea, ventilatoarele, filtrarea, introducerea aerului exterior, recircularea și automatizarea. Aerul tratat este distribuit prin tubulatură și elemente de refulare sau, în anumite configurații, direct în spațiul deservit.
Avantajul tehnic principal este controlul coordonat al mai multor funcții. Temperatura, debitul de aer și regimul de funcționare pot fi gestionate prin aceeași strategie de automatizare. Integrarea nu elimină însă cerințele de proiectare: trebuie verificate structura acoperișului, etanșarea străpungerilor, evacuarea condensului, alimentarea energetică, nivelul de zgomot și accesul pentru mentenanță.
Dimensionarea pornește de la clădire și proces
Puterea nominală nu este suficientă pentru alegerea unei unități. Analiza trebuie să includă pierderile și aporturile prin anvelopă, infiltrațiile, porțile deschise, degajările utilajelor, iluminatul, sarcinile solare, umiditatea și debitul de aer exterior necesar activității desfășurate.
Conform Normativului I 13-2015, condițiile de confort termic se stabilesc în funcție de destinația spațiului, regimul de ocupare și tipul de activitate. Același normativ indică drept parametri relevanți temperatura aerului, temperatura medie de radiație, viteza curenților și umiditatea. Pentru încăperi cu suprafețe mai mari de 100 m² sau înălțimi de peste 5 m, sarcina termică de încălzire se calculează separat pentru zonele cu degajări de căldură și cele fără degajări. Textul oficial poate fi consultat pe Portalul Legislativ.
Supradimensionarea nu corectează o distribuție necorespunzătoare a aerului și poate favoriza cicluri scurte sau un control instabil. Subdimensionarea poate limita capacitatea de menținere a temperaturii în regimurile solicitante. Selecția trebuie verificată pentru mai multe situații de funcționare, nu numai pentru un singur punct nominal.
Distribuția aerului în hale înalte
Poziția și tipul elementelor de refulare se corelează cu înălțimea halei, rafturile, utilajele, podurile rulante și amplasarea personalului. Jetul trebuie să ajungă controlat în zona ocupată, fără scurtcircuit între refulare și extracție și fără viteze incompatibile cu activitatea desfășurată.
În încălzirea cu aer, diferențele de temperatură pe verticală pot conduce la acumularea aerului cald în partea superioară a halei. Geometria difuzoarelor, orientarea jeturilor, debitul și eventuala destratificare trebuie analizate împreună. În răcire, distribuția trebuie adaptată pentru a evita introducerea necontrolată a aerului rece direct spre posturile de lucru.
Aer exterior, filtrare și free-cooling
Aerul exterior influențează atât dimensionarea termică, cât și alegerea ventilatoarelor și filtrelor. Iarna trebuie încălzit, iar vara poate adăuga sarcini sensibile și latente. Debitul necesar nu se stabilește generic, ci în raport cu ocuparea, activitatea și eventualele emisii ale procesului.
Free-cooling-ul utilizează aer exterior atunci când parametrii acestuia permit reducerea temperaturii interioare. Funcția nu înlocuiește automat răcirea mecanică: eficiența sa depinde de temperatură, umiditate, calitatea aerului exterior și limitele procesului tehnologic.
O filtrare mai fină determină o rezistență suplimentară în circuitul de aer. Aceasta trebuie luată în calcul la selecția ventilatoarelor. Accesul pentru înlocuirea filtrelor și monitorizarea colmatării sunt importante pentru menținerea debitului proiectat.
Comparație între tehnologii
Rooftop: tratare integrată a aerului
Tehnologia rooftop este potrivită atunci când hala are nevoie de răcire, încălzire cu aer, ventilare mecanică și control centralizat. Este favorizată de o ocupare relativ constantă și de o geometrie care permite distribuția eficientă a aerului.
Generatoare de aer cald: răspuns direct
Generatoarele de aer cald sunt orientate în principal către încălzirea spațiului. Pot reprezenta o soluție simplă atunci când răcirea și tratarea complexă a aerului exterior nu sunt cerințe principale. Proiectarea trebuie să țină cont de distribuție, stratificare și influența porților deschise. În portofoliul Systema România, această tehnologie este reprezentată de familia EOLO.
Încălzire radiantă: transfer către suprafețe și persoane
Sistemele radiante transferă o parte importantă a energiei către suprafețe și ocupanți prin radiație. Pot fi adecvate pentru hale înalte, zone de lucru localizate sau programe intermitente. Ele nu substituie ventilarea necesară ocupării sau procesului. Familiile OHA și INFRA disponibile prin Systema România aparțin acestei categorii tehnologice.
În clădirile eterogene poate rezulta o soluție hibridă: tratare integrată a aerului în zonele care necesită răcire și ventilare, încălzire radiantă în volume înalte sau la posturi fixe și aer cald în spațiile unde se urmărește încălzirea directă.
Zonare, automatizare și mentenanță
O hală poate include producție, depozitare și expediție, fiecare cu program și sarcini diferite. Zonarea poate necesita unități separate, ramuri de tubulatură, clapete motorizate și senzori amplasați reprezentativ. Automatizarea trebuie să urmărească programul de utilizare și să evite comenzi contradictorii de încălzire și răcire.
Încă din proiect trebuie stabilite traseul sigur pentru acces, spațiul de intervenție, evacuarea condensului și modul în care oprirea unei unități afectează activitatea halei. Comparația economică trebuie să includă energia, filtrele, mentenanța și perioadele de indisponibilitate, nu doar investiția inițială.
Întrebări frecvente
Poate un singur rooftop să deservească întreaga hală?
Da, dacă debitul, presiunea disponibilă, capacitatea și distribuția aerului sunt verificate pentru geometria reală. În hale extinse sau cu regimuri diferite pot fi necesare mai multe unități ori tehnologii combinate.
Rooftop-ul este întotdeauna mai eficient?
Nu. Rezultatul depinde de sarcini, program, zonare, distribuția aerului și strategia de control. Eficiența trebuie evaluată pentru profilul anual de funcționare.
Cum se alege tehnologia potrivită?
Prin compararea cerințelor de încălzire, răcire, ventilare și zonare, urmată de verificarea constrângerilor constructive și a costurilor de exploatare.
Pentru o evaluare aplicată proiectului, Systema România poate formula o recomandare tehnică bazată pe caracteristicile halei și pe regimul real de utilizare.
